Anleitung zum Einbau einer Waeco RC-100 ZV-Fernbedinung am Legacy Turbo MY 93

Mit Keyless Entry System. Achtung die MY92 haben einen anderen Schaltplan!!!

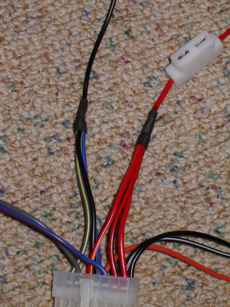

Als erstes solltet ihr die Kabel von der ZV vorbereiten.

Alle Massekabel zusammenlöten, alle Pluskabel zusammenlöten.

Das ganze sollte dann in etwas so aussehen
PICT0020
auto_schrumpf

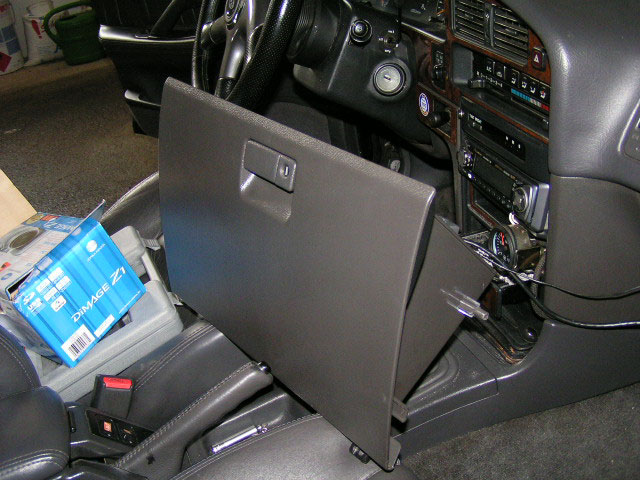

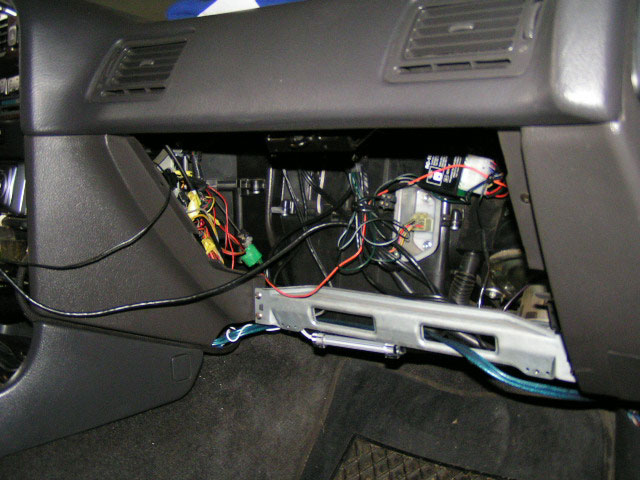

Dann entfernt ihr am besten das Handschuhfach.Einfach die 2 Kreutzschlitzschrauben unten an den schanieren entfernen und dann aushängen.
PICT0016
PICT0017

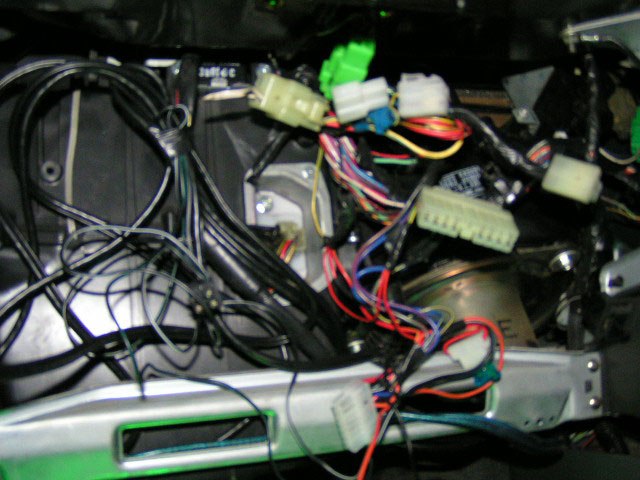

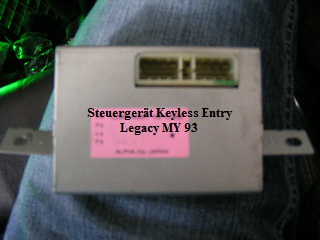

So dann jetzt kommt der fummelige Teil. Die Steuereinheit des Keyless Entry findet ihr verschraubt mit 2xSW10 schrauben im oberen rechten bereich über dem lüftungsmotor.
PICT0019
PICT0021

Am besten befreit ihr den kabelbaum vom Keyless Entry von allen befestigungen.Dann könnt ihr den stecker abziehen und den kabelbaum nach unten ziehen.Der stecker sitzt bombenfest ich hatte zu kämpfen den rauszubekommen.Einfacher ist wenn ihr das steuergerät wegschraubt.Aber der einbau danach ist ein wenig schwierig da mann die 2xSW10 schrauben fast nicht mehr reinbekommt(ungünstige lage).
Scannen0018

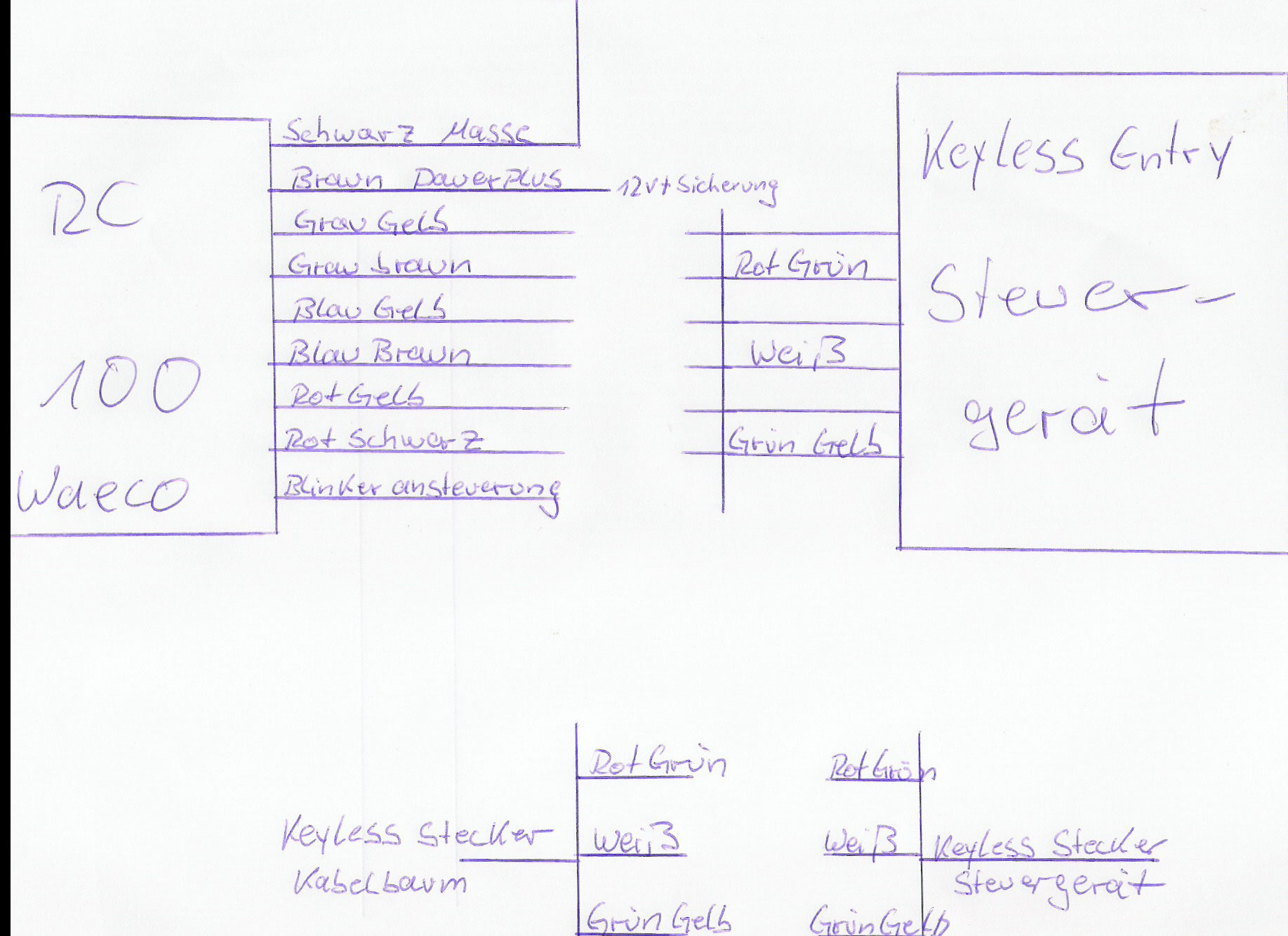

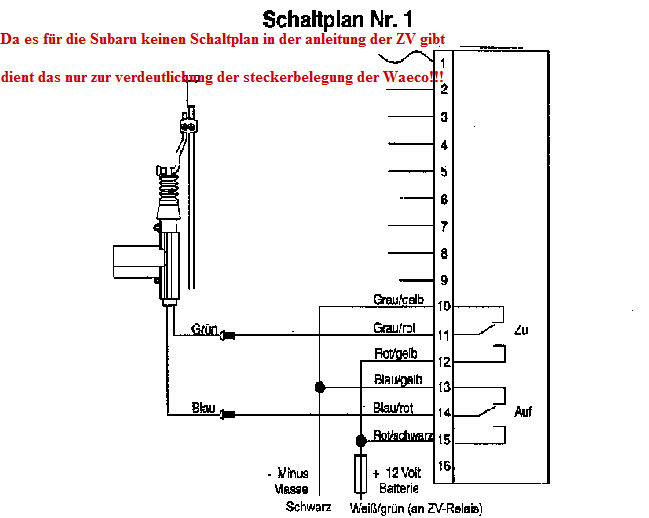

Nun zur verkabelung. Ihr braucht von Keyless Steuergerät nur 3 kabel.

und zwar sind diese

Grünn/gelb für die pluskabel von der waeco

Rot/grün ist eine steuerleitung

und Weiß ist eine steuerleitung
funkzv1
funkzv2

Ist im prinzip ganz einfach.

1.ihr müsst die waeco zwischen denn kabelbaum/stecker des Keyless Steuergerätes klemmen.

also das rot/grüne kabel durchschneiden (zwischen kabelbaum und stecker)

ihr solltet mindestens 2cm kabel zum stecker übrig haben!!!!

danach das grau/gelbe der waeco mit dem ende des rot/grünen vom kabelbaum verbinden.

Das Grau/braune vom waeco mit den rot/grünen zum stecker der Keyless verbinden.

Danach das gleiche mit dem weißen kabel.Weiß durchschneiden (zwischen Kabelbaum und stecker auf 2cm überhang achten von stecker)

Blau/gelb von der waeco mit dem weißen kabel vom kabelbaum verbinden

Blau/braun mit dem weißen kabel des Keyless stecker verbinden

für die ganzen pluskabel hab ich das Grün/gelbe kabel vom kabelbaum genommen.

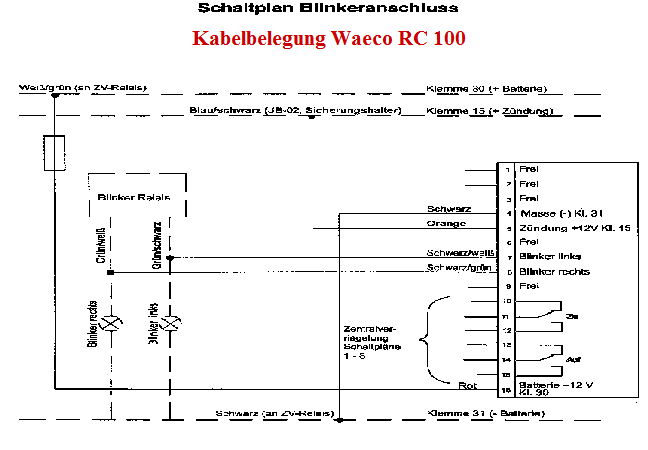

Die blinkeransteuerung habe ich weggelassen.Schwarz/weis und Schwarz/grün (waeco)

ich weis nicht wo ich die anschliessen muss.Falls einer weis wo mann die anklemmen muss

schickt mir eine mail an webmaster@subarufreunde.com

Hoffe die anleitung vermittelt in etwas wie es geht...

Siggi
